產品簡介

新鄉市三圓堂機械是國內較早引進歐美精密篩分機的企業，經過多年努力，三圓堂機械終于設計開發出自主品牌的搖擺篩，一舉填補了國內該項目的空缺。*簡單的篩分就是雙眼注視雙手篩分。搖擺篩就是對人工篩分的機械模擬，它是目前*有效的模擬了人工篩分運動的一款篩分機，篩分精度、效率、篩網壽命均是常規篩分機的5-10倍，適用于所有精細與超細粉末與微粒狀物料，特別是難以處理的物料的篩選。

設計優化

每一臺搖擺篩通過我們比較精妙組合變換后,短時間內可使通過能力和篩分精度成倍提高。雙精度篩分兩層同樣孔徑的篩網,讓物料先后在兩個層面上篩分,以達到更高的篩分精度。
雙倍處理量篩分進入篩機的物料均勻地分配到兩個層面上,使單臺篩機的處理能力幾乎提高一倍。

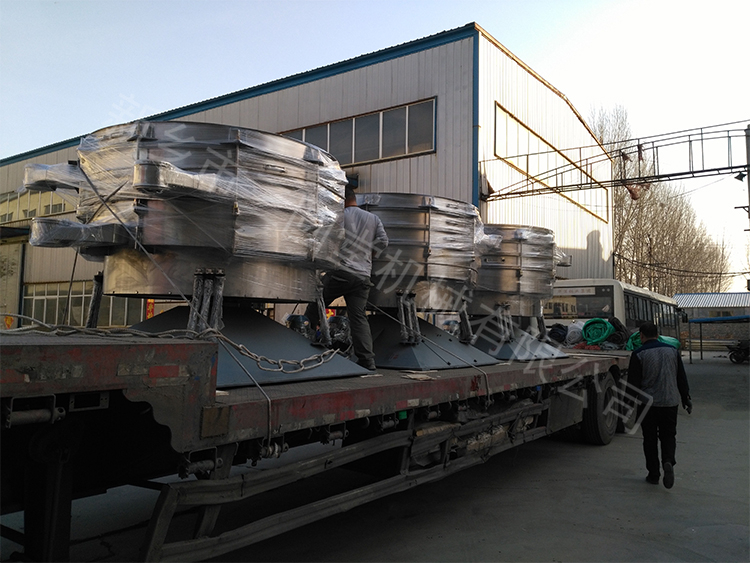

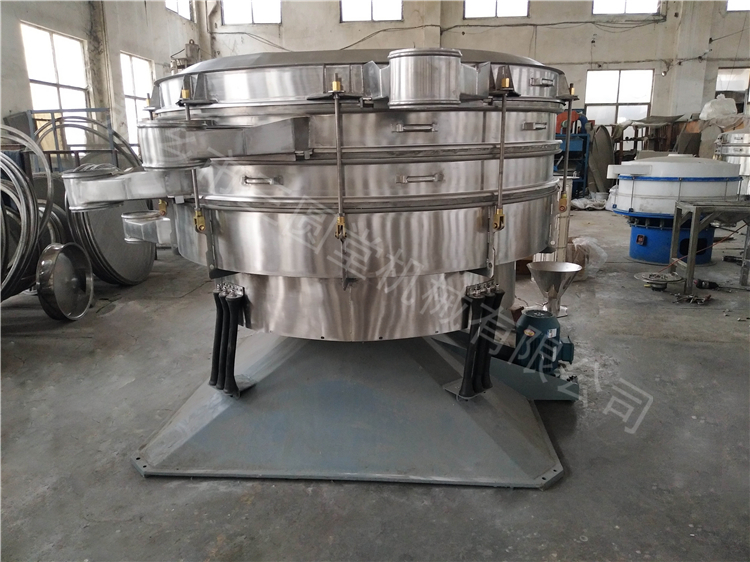

圖片實拍

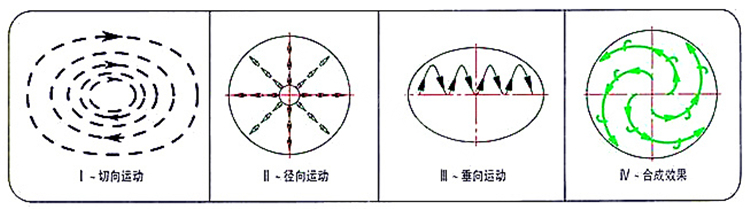

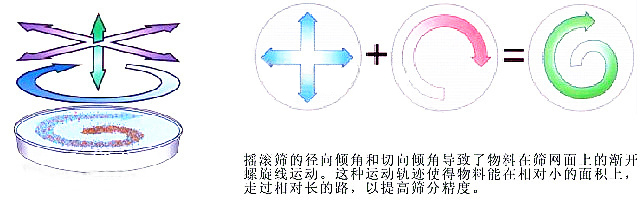

工作原理

搖擺篩基本的回轉運動與人工篩分相類似。偏心率從25到40mm可調，低速V型皮帶驅動從120到360rpm可調；因此建立水平與拋擲三維翻滾運動。物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播。細小顆粒從而完成了整個篩分過程；每一種所需篩選物料的停留時間可以通過搖擺篩的徑向與切角朝驅動軸線方向進行調整；水平與垂直加速度隨著粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離；較大顆粒被運到出口處，出口處由一個可調節的導向裝置控制流量，該導向裝置是控制物料停留時間的另一個因素。這樣的過程在每層篩網之間重復進行。

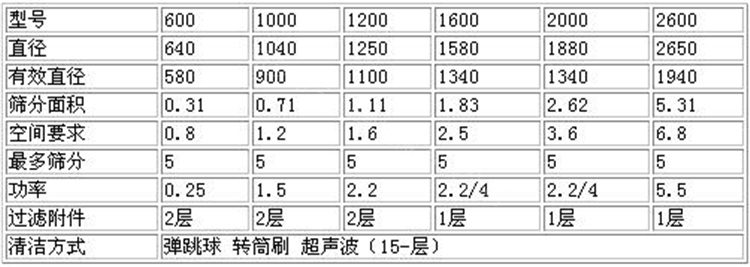

技術參數
